Futaba VFD - Arduino (Part 1)
系列索引
前言
去年我從淘寶買了一組 VFD 顯示器模組，看起來很像 Dot Matrix LED Display 但實際上不是。
VFD，全名叫做 Vacuum Fluorescent Display，也就是說用真空管/陰極射線管的原理去顯示資料，在 LED 還尚未普及使用的時期，VFD 比較常用在汽車與音響上，因為它的高對比顯示效果適合在夜間使用，且可視角度比 LCD 大很多。
（圖片源自 wikipedia.org，看起來有種 Cyberpunk 風格，我喜歡）

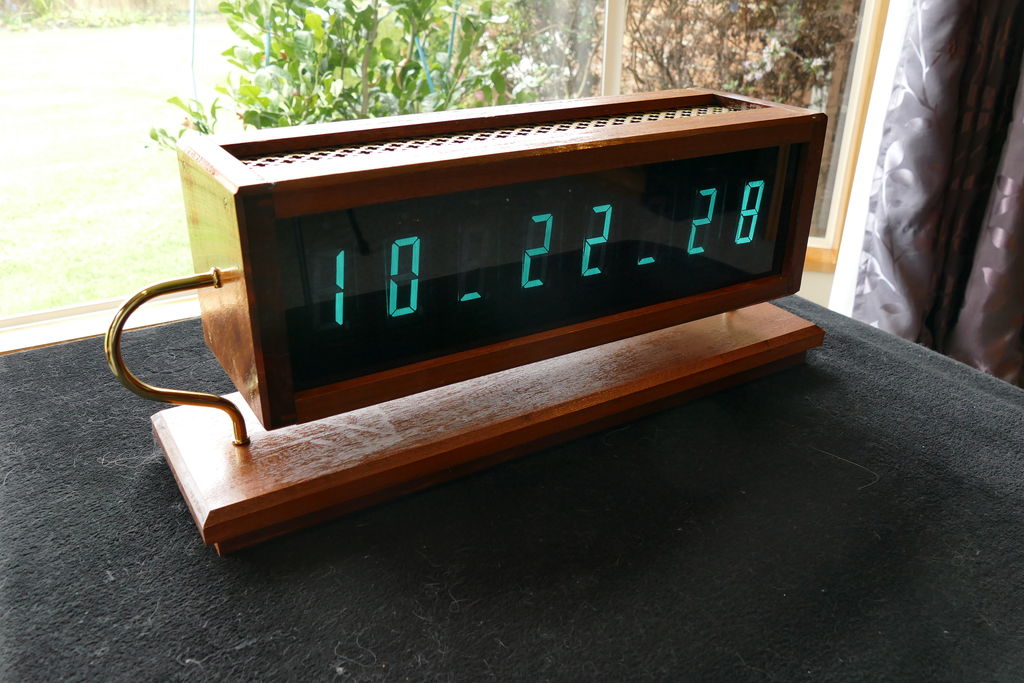

現在在創客(Maker)領域中，它比較常用在時鐘與基本資訊顯示。
（圖片源自 hackster.io）
試玩
這個模組是由一家日本公司 Futaba 製造的 VFD Module (型號為 8-MD-06INKM)， 裡面已經有了驅動晶片負責處理溝通，可以拿來直接與 Arduino 一起使用。
首先，一共有七個接腳要接上去，以 SPI 方式通訊：
| PIN | Description |
|---|---|
| VCC | 5V 電源 |
| GND | 共地 |
| EN | 邏輯電源 (VDD) |
| /RST | Reset Input, 用來初始化此模組 |
| /CS | Chip Select Input, 當 /CS 為 LOW 時候進行串列資料傳輸 |
| CLK | Shift Clock Input (CP), rising edge trigger |
| SDI | Serial Data Input (DA), 用來傳輸串列指令與資料 |
賣家還給了範例程式，直接上傳到 Arduino Nano 跑看看吧～
可以看到 VFD 可以交替地顯示文字與圖案，而且也佐證了 Arduino Nano 本身的 5V 電力足以驅動它。 下一篇會研究這個模組與 Arduino 是如何溝通。
